華東工控 | 南水北調舞鋼引水工程設備水處理泵站自動控制系統案例
2021-06-15 華東工控

“南水北調”舞鋼引水工程設備自來水處理泵站自動控制系統負責控制水務公司每日約10萬噸處理規模的自來水項目，該項目的高低壓成套設備設計、采購、安裝、調試、人員培訓、包裝運輸、保修等由華東工程承接。

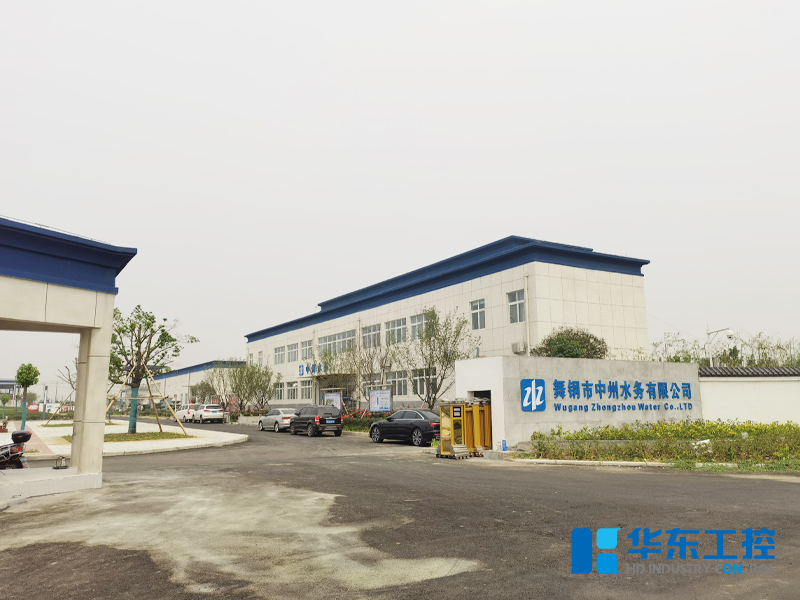

舞鋼中州水務大門

項目地址：

平頂山舞鋼市


項目類型：

相關水務公司自來水凈化處理

處理規模：

約10萬噸 / 天

項目工藝：

水處理工藝采用“格柵過濾+網格絮凝協管沉淀池+反沖洗泵房+污泥濃縮池+廢水收集池+送水泵房+消毒加氯”工藝

污泥處理工藝采用“重力濃縮+板框脫水”工藝

項目實施情況：

該項目主要包含高低壓成套設備設計、采購、安裝、調試、人員培訓、包裝運輸、保修等。
項目履約情況：

于2020年8月20日簽訂合同，2020年9月2日進入項目設計階段，2021年10月28日完成設備生產，2021年11月20完成交貨。

項目工藝簡介：

格柵過濾池：

有效攔截雜質及藻類，保證后續構筑物穩定運行，建設后續加藥量，同時將原水通過堰板均勻分配至絮凝沉淀池。

網格絮凝斜管沉淀池：
投加混凝劑，在經過特殊設計的反應器內快速絮凝，形成較大塊的、密實的、均勻的礬花。

大部分懸浮物在沉淀區被去除，出水達到待濾水的水質要求。設計規模:設計規模10萬m3/d，自用水系數8%，停留時間t=3.2min。

反沖洗泵房：
當濾池水頭損失增加達到設定的上限或者出水水質達到設計上限時啟動反洗水泵及風機對濾池進行反沖洗，恢復濾池過濾功能。

構筑物設計:反沖洗泵房為V型濾池提供反沖洗，按沖洗單格濾池較大流量設計。設置反沖洗水泵3臺，兩用一備，鼓風機兩臺，空壓機2臺。

污泥濃縮池：
清濁分流，即將含水率為99.0~99.9%排泥水通過濃縮，使底泥含水率達到96.5 ~97.5%,滿足脫水機對進泥固體含量的要求。

構筑物設計:污泥濃縮池采用鋼筋混凝土結構，一期建2座，單座池體平面尺寸D=12.00m,有效水深3.5m，每格濃縮池內設中心傳動濃縮機，D=12.00m,N=0.75kW.池內設超聲波液位計,控制濃縮池水位。

廢水收集池：
收集沉淀池生產廢水，對水質水量起調節作用，池內設有潛水泵，生產廢水經提升輸送至濃縮池處理。

構筑物設計:排泥水收集池平面凈空尺寸20.0m × 13.3m，總深7.8m。池內共設4臺潛水泵，2用2備，單臺流量253m3/h，揚程16m，電機功率18.5kw。池內設潛水攪拌器4套。

加氯加藥間：
加氯加藥間含加氯消毒功能和加藥絮凝功能。
加氯功能:對原水前加氯除藻，對成品水后加氯消毒，滿足出水余氯要求。
加藥功能:對絮凝段加藥,使膠體脫穩,通過后續沉淀池完成泥水分離。

構筑物設計：加藥間和加氯間合建，建筑面積606.48m2，土建設計規模10萬m'ld，設備按近期5萬m3/d安裝。

清水池：
貯存水廠中凈化后的清水，以調節水廠制水量與供水量之間產差額，并滿足加氯接觸時間。

構筑物設計:調節容量按第一期工程供水規模10%計，有效容積5000m',平面尺寸35.9×39.2m，池深5.7m。

氣水反沖洗濾池：
通過過濾介質的表面或濾層截留水體中懸浮固體和其他雜質,從而使水變得清澈透明的工藝過程。

設計規模:5×104m'/d，自用水系數:0.08，設計流量:0.625m3。

送水泵房：
對成品水通過泵房加壓進行輸送。送水泵房為半地下式，地下部分深2.65m，地上部分高5.7m。
設計規模:變配電間同送水泵房合建，土建按照遠期10萬m/d設計，設備按照近期5萬m3/d安裝,建筑面積950.76m2。
