一、水泵自動化供水控制系統原理

水泵自動化供水控制系統選用plc、變頻器等設備合理控制水泵運轉狀況，做好供水壓力的閉控制裝置。隨著管網壓力持續增大，要是系統處于自動調節的狀態，自動控制指示燈亮著，系統則自動進入到控制模式，達到穩定供水壓力和節能的目的。自動控制系統能合理設置循環水站總管的出水壓力，選用壓力變送器檢測管網的出水壓力，同時把獲取的信號傳輸到PID控制器中，PID控制器對壓力參數進行合理的計算后，科學調節頻率，達到合理控制水泵轉速的效果。PID調節功能作為plc內置關鍵的控制方法，如圖1。整體控制系統水泵電機的轉換是依照設定的壓力和給水連接管壓力變送器測定的差值△p進行控制。要是△p≠0，plc內部的PID模塊會對△p實施計算，根據設定的調節規律轉變plc輸出值，以此轉變變頻器的輸出頻率，達到改變連接管給水壓力的目的。合理調整到△p=0，PID輸出不會沒有變化，確保水泵電機在新的轉速內穩定下來。整體控制系統采用PID調節規律能有效的降低靜態誤差并縮短系統調節時間。為了降低轉換過程中產生的電流沖擊，要是變頻器輸出值達到50Hz時，才能轉換至電網。要是變頻器的輸出值調整至50Hz依然出現供水不夠的狀況，則把該臺變頻泵轉換至工頻，使下1臺泵轉變為變頻工作。

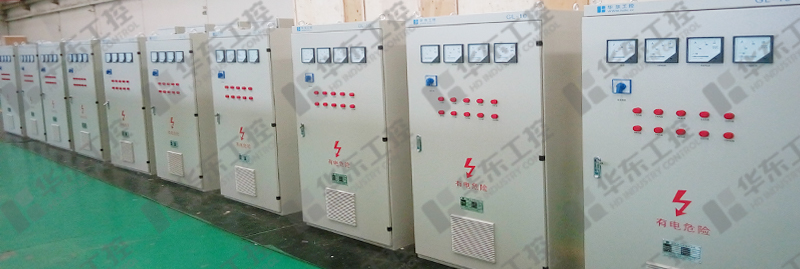

二、設計水泵自動化供水控制系統——控制系統的關鍵功能

1）手動控制模式

全部設備的控制箱應安裝選擇開關，變頻器控制面板也可以采用手/自動選擇，要是采用手動控制時，控制人員可以直接控制設備的開啟和停止，根據實際情況和要求挑選需要的開啟水泵，并采用變頻器設置水泵的運轉效率。要是1臺水泵的時間大于二十四小時，能夠手動轉換為其他水泵的運轉中，這種控制方法關鍵用于檢修或自動化設備發生故障的時候。

2）PLC控制模式

依據對水泵供水系統經濟實用、節能效果好等層面的要求，選用變頻器拖動合理調整水泵，具有經濟節能、自動化控制的程度高、經濟合理等優勢，系統具有很高的使用價值。PLC控制作為整個系統主要的控制方式，PLC控制模塊包括plc、壓力變送器、PID智能調節器等一部分組合而成，完成采集數據、控制設備的目的。壓力變送器、PID向plc提供4~20mA的壓力、電壓、電流等AI信號和DI信號等。plc依據之前累計時間和設備運行狀況選擇合理的水泵啟動，原理上累計時間越短優先開啟，避免 某臺系統運行時間太長而一部分水泵較長時間不運行。同時，plc依據反饋得到的信號對流量、時間等相關數據進行累計和計算。plc不但能夠完成自動控制水泵，也可以按照中央控制層發布的指令及時變更控制策略。plc配設l臺觸摸屏幫助值班人員清晰了解具體運行情況和各項工藝參數，也可以采用觸摸屏在線對各項plc內部參數進行改動。

3）中央控制系統

中央控制系統能為整個系統提供宏觀調度，能夠更好地展示出供水系統的工藝和參數，主要包括設備的控制畫面，在中央控制系統內能夠直接進行開啟停止控制，并遠程設定變頻器的輸出和頻率和壓力。依據采集獲取的信息，中央控制系統能夠建立各種信息數據庫并對各種工藝參數數值進行分析，不斷改進具體管理辦法，提高總體的經濟效益。在控制器的顯示屏幕上能夠對相關設備進行直接的遠程控制并顯示變化的參數、運行情況及事故報警等信息，自動形成生產報表、故障報告等信息。如果系統出現故障的時，plc和中央控制系統會及時發布報警信號。
